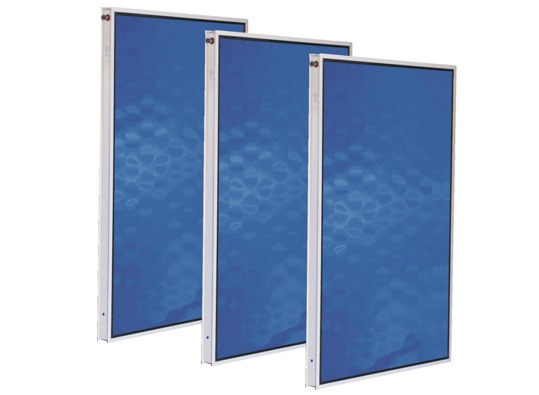

ΠΕΡΙΓΡΑΦΗ ΣΥΛΛΕΚΤΩΝ ΕΠΙΛΕΚΤΙΚΗΣ ΕΠΙΦΑΝΕΙΑΣ
| (1) Πλαίσιο συλλέκτη | από προφίλ ειδικού κράματος αλουμινίου (Al Mg Si 0.5) βαμμένο με ηλεκτροστατική βαφή τύπου Seaside Class για μεγαλύτερη προστασία. |
|---|---|
| (2) Ημιεπιλεκτικός απορροφητής τιτανίου | με ειδική επίστρωση σε κενό αέρος, υψηλής απορρόφησης και χαμηλής εκπομπής αυξάνοντας την απορροφητική ικανότητα του συλλέκτη, συγκολλημένος με τη νέα τεχνολογία laser για άμεση μετάδοση της θερμότητας προς το θερμικό υγρό. |
| (3) Σωλήνες τροφοδοσίας και επιστροφής συλλέκτη | (headers) από χαλκό με διάμετρο 22mm |
| (4) Σωλήνες απορροφητή | (manifolds) από χαλκό |
| (5) Άθραυστο κρύσταλλο ασφαλείας | (security) πάχους 4mm με σταθερό συντελεστή διαστολής, ανθεκτικός σε αντίξοες καιρικές συνθήκες (π.χ. χαλαζόπτωση, ακραίες θερμοκρασιακές μεταβολές κλπ. ) |
| (6) Οπίσθια μόνωση | συλλέκτη από πετροβάμβακα πάχους 30mm με θερμική αγωγιμότητα λ=0.035 W/m grd (μέτρηση στους 0°C) |
| (7) Πλευρική μόνωση | συλλέκτη από υαλοβάμβακα πάχους 20mm για ελαχιστοποίηση των θερμικών απωλειών |
| Συντελεστής απορρόφησης | επιλεκτικής επιφάνειας με α ≥ 0.95 ± 0.02 |
| Συντελεστής εκπομπής | επιλεκτικής επιφάνειας με ε ≤ 0.05 ± 0.02 |
| Συντελεστής διαπερατότητας υαλοπίνακα | με τ ≥ 0.90 χαμηλής περιεκτικότητας σε οξείδια του σιδήρου (low iron) |
| Οπίσθια πλάτη | από φύλλο αλουμινίου. Εκτός από EPI 56 OL & EPI 57 KL των οποίων είναι γαλβανιζέ. |
ΤΥΠΟΙ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΛΛΕΚΤΩΝ
| ΤΥΠΟI | ΔΙΑΤΑΞΗ | ΔΙΑΣΤΑΣΕΙΣ M X Y X Π (MM X MM X MM) | ΣΥΝΟΛΙΚΗ ΕΠΙΦΑΝΕΙΑ (M²) | ΕΠΙΦΑΝΕΙΑ ΠΑΡΑΘΥΡΟΥ (M²) | ΧΩΡΗΤΙΚΟΤΗΤΑ ΣΥΛΛΕΚΤΗ (LT) | ΒΑΡΟΣ ΧΩΡΙΣ ΘΕΡΜΙΚΟ ΦΟΡΕΑ (KG) |
|---|---|---|---|---|---|---|
| EPI 20 KL | ΚΑΘΕΤΟΣ | 1017 x 1517 x 90 | 1,55 | 1,303 | 1,05 | 27,00 |
| EPI 30 KL | ΚΑΘΕΤΟΣ | 1317 x 1517 x 90 | 1,99 | 1,613 | 1,32 | 34,50 |
| EPI 25 KL | ΚΑΘΕΤΟΣ | 1017 x 2017 x 90 | 2,05 | 1,768 | 1,43 | 37,50 |
| EPI 25 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1017 x 90 | 2,05 | 1,768 | 1,43 | 37,50 |
| EPI 16 KL | ΚΑΘΕΤΟΣ | 1197 x 1917 x 90 | 2,30 | 1,995 | 1,43 | 41,00 |
| EPI 16 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 1917 x 1197 x 90 | 2,30 | 1,995 | 1,60 | 41,00 |
| EPI 54 KL | ΚΑΘΕΤΟΣ | 1277 x 2017 x 90 | 2,58 | 2,26 | 1,70 | 47,00 |
| EPI 54 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1277 x 90 | 2,58 | 2,26 | 1,70 | 47,00 |
| EPI 56 KL | ΚΑΘΕΤΟΣ | 1517 x 2017 x 90 | 3,06 | 2,63 | 1,98 | 58,00 |
| EPI 57 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1517 x 90 | 3,06 | 2,63 | 1,98 | 58,00 |
ΣΥΛΛΕΚΤΕΣ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ EPI
Α. ΕΠΙΛΕΚΤΙΚΟΙ ΣΥΛΛΕΚΤΕΣ ΜΕ ΕΠΙΣΤΡΩΣΗ ΤΙΤΑΝΙΟΥ
| ΤΥΠΟI | ΕΠΙΦΑΝΕΙΑ (M²) | ΕΙΔΟΣ ΣΥΛΛΕΚΤΗ | ΔΙΑΣΤΑΣΕΙΣ M X Y X Π (MM X MM X MM) |
|---|---|---|---|
| EPI 20 KL | 1,55 | ΚΑΘΕΤΟΣ | 1017 x 1517 x 90 |
| EPI 30 KL | 1,99 | ΚΑΘΕΤΟΣ | 1317 x 1517 x 90 |
| EPI 25 KL | 2,05 | ΚΑΘΕΤΟΣ | 1017 x 2017 x 90 |
| EPI 25 OL | 2,05 | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1017 x 90 |
| EPI 16 KL | 2,30 | ΚΑΘΕΤΟΣ | 1197 x 1917 x 90 |
| EPI 16 ΟL | 2,30 | ΟΡΙΖΟΝΤΙΟΣ | 1917 x 1197 x 90 |
| EPI 54 KL | 2,58 | ΚΑΘΕΤΟΣ | 1277 x 2017 x 90 |
| EPI 54 ΟL | 2,58 | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1277 x 90 |
| EPI 56 KL | 3,06 | ΚΑΘΕΤΟΣ | 1517 x 2017 x 90 |
| EPI 57 ΟL | 3,06 | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1517 x 90 |
Β. ΒΑΣΗ ΤΑΡΑΤΣΑΣ ΓΙΑ ΣΥΛΛΕΚΤΕΣ SKYLAND – ΓΑΛΒΑΝΙΖΕ
| ΚΩΔΙΚΟΣ | ΤΥΠΟΣ ΣΥΛΛΕΚΤΗ | ΕΙΔΟΣ ΣΥΛΛΕΚΤΗ | ΔΙΑΣΤΑΣΕΙΣ Μ X Y X Π (MM X MM X MM) | ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΤΑΡΑΤΣΑΣ | |||||
|---|---|---|---|---|---|---|---|---|---|
| 1 ΣΥΛΛΕΚΤΗΣ | 2 ΣΥΛΛΕΚΤΗΣ | (MM) | (MM) | (MM) | 1 ΣΥΛΛΕΚΤΗΣ (MM) | 2 ΣΥΛΛΕΚΤΗΣ (MM) | |||
| K | H | N | I | Ι | |||||
| BSP4105 | BSP4106 | EPI 20 KL | ΚΑΘΕΤΟΣ | 1017 x 1517 x 90 | 1670 | 1200 | 1165 | 860 | 1080 |
| BSP4105 | BSP4106 | EPI 30 KL | ΚΑΘΕΤΟΣ | 1317 x 1517 x 90 | 1670 | 1200 | 1165 | 860 | 1080 |
| BSP4103 | BSP4104 | EPI 25 KL | ΚΑΘΕΤΟΣ | 1017 x 2017 x 90 | 2170 | 1540 | 1530 | 860 | 1080 |
| BSP4109 | – | EPI 25 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1017 x 90 | 1170 | 860 | 815 | 1080 | – |
| BSP4107 | BSP4108 | EPI 16 KL | ΚΑΘΕΤΟΣ | 1197 x 1917 x 90 | 2070 | 1460 | 1520 | 860 | 1080 |
| BSP4110 | – | EPI 16 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 1917 x 1197 x 90 | 1320 | 950 | 900 | 1080 | – |
| BSP4103 | BSP4102 | EPI 54 KL | ΚΑΘΕΤΟΣ | 1277 x 2017 x 90 | 2170 | 1540 | 1530 | 860 | 1080 |
| BSP4103 | – | EPI 56 KL | ΚΑΘΕΤΟΣ | 1517 x 2017 x 90 | 2170 | 1540 | 1530 | 860 | – |
| BSP4106 | – | EPI 57 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1517x 90 | 1670 | 860 | 815 | 860 | – |
Γ. ΒΑΣΗ ΚΕΡΑΜΟΣΚΕΠΗΣ ΓΙΑ ΣΥΛΛΕΚΤΕΣ SKYLAND – ΑΛΟΥΜΙΝΙΟΥ
| ΚΩΔΙΚΟΣ | ΤΥΠΟΣ ΣΥΛΛΕΚΤΗ | ΕΙΔΟΣ ΣΥΛΛΕΚΤΗ | ΔΙΑΣΤΑΣΕΙΣ Μ X Y X Π (MM X MM X MM) | ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΤΑΡΑΤΣΑΣ | |||||
|---|---|---|---|---|---|---|---|---|---|
| 1 ΣΥΛΛΕΚΤΗΣ | 2 ΣΥΛΛΕΚΤΗΣ | (MM) | 1 ΣΥΛΛΕΚΤΗΣ (MM) | 2 ΣΥΛΛΕΚΤΗΣ (MM) | |||||
| K | Ι | Ι | |||||||
| BSP7102 | BSP7107 | EPI 20 KL | ΚΑΘΕΤΟΣ | 1017 x 1517 x 90 | 1670 | 860 | 1080 | ||
| BSP7104 | – | EPI 30 KL | ΚΑΘΕΤΟΣ | 1317 x 1517 x 90 | 1670 | 860 | 1080 | ||
| BSP7102 | BSP7109 | EPI 25 KL | ΚΑΘΕΤΟΣ | 1017 x 2017 x 90 | 2170 | 860 | 1080 | ||
| BSP7105 | – | EPI 25 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1017 x 90 | 1170 | 1080 | – | ||
| BSP7103 | BSP7108 | EPI 16 KL | ΚΑΘΕΤΟΣ | 1197 x 1917 x 90 | 2070 | 860 | 1080 | ||
| BSP7105 | – | EPI 16 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 1917 x 1197 x 90 | 1320 | 1080 | – | ||
| BSP7104 | BSP7109 | EPI 54 KL | ΚΑΘΕΤΟΣ | 1277 x 2017 x 90 | 2170 | 860 | 1080 | ||
| BSP7101 | – | EPI 56 KL | ΚΑΘΕΤΟΣ | 1517 x 2017 x 90 | 2170 | 860 | – | ||
| BSP7105 | – | EPI 57 ΟL | ΟΡΙΖΟΝΤΙΟΣ | 2017 x 1517 x 90 | 1670 | 860 | – | ||
